Macchine Combinate 3 in 1 per Sbarre

Macchine per Sbarre Rame e Alluminio

Descrizione: Scopri la migliore tecnologia per la lavorazione di sbarre in rame e alluminio. Le nostre macchine offrono precisione millimetrica in punzonatura, taglio e piegatura per il settore della quadristica elettrica e distribuzione di potenza. Soluzioni robuste, certificate CE e progettate per massimizzare l'efficienza produttiva in officina. Affidati all'eccellenza LTMC per i tuoi impianti elettrici industriali. Richiedi ora un preventivo personalizzato.

Sintesi per l'acquirente

La combinata 3 in 1 per sbarre di rame e alluminio è la soluzione più conveniente per le officine che vogliono punzonare, tagliare e piegare con una sola macchina. Con 300 kN di forza, fori da 4,3 a 25 mm di diametro e spessori fino a 12 mm, gestisce barre fino a 160 mm di larghezza con ripetibilità di piegatura di ±0,3 gradi. Rispetto a tre macchine separate riduce l'ingombro del 60 per cento e circa la metà dell'investimento iniziale, mantenendo la precisione richiesta dalla quadristica italiana.

Dati di prova e parametri verificati

Condizioni di prova: barra di rame 12x160 mm, ciclo sequenziale punzonatura-taglio-piegatura, tre motori da 4 kW, turno di 8 ore. Valori rilevati: forza di punzonatura 300 kN, diametro fori Ø4,3-Ø25 mm, spessore massimo 12 mm, larghezza massima 160 mm, forza di piegatura verticale 300 kN, larghezza massima di piegatura orizzontale 100 mm, angolo massimo 90 gradi, precisione di piegatura ±1 grado, ripetibilità ±0,3 gradi, dimensioni 1800x1400x1480 mm, peso 1420 kg. Riferimento di confronto: tre macchine dedicate (ingombro 12-15 m², ±0,5 mm) e lavorazione manuale con trancia e piega a banco (±2 gradi, 4-6 pezzi/h).

Macchina Combinata per Lavorazione Sbarre di Rame e Alluminio di Alta Qualità

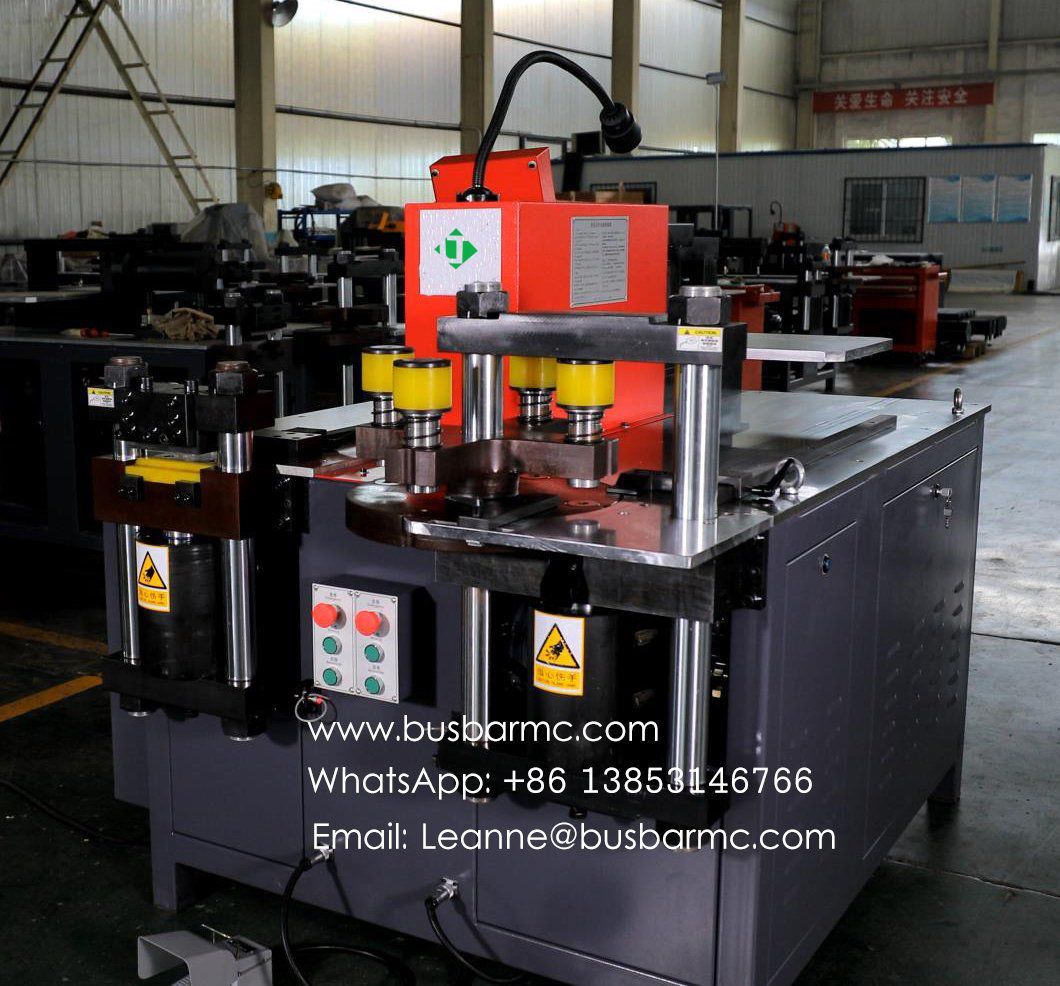

Macchina combinata 3 in 1 per sbarre

Descrizione del Prodotto:

Questa serie di macchine combinate 3 in 1 per sbarre ad alte prestazioni integra tre unità indipendenti: punzonatura, cesoiatura e piegatura. È progettata per facilitare la regolazione di ogni singola unità, riducendo drasticamente i tempi di lavorazione e migliorando l'efficienza produttiva nelle officine di quadristica elettrica.

Immagini Dettagliate:

1. Unità di Taglio (Cesoia):

La nostra macchina busbar professionale utilizza un sistema di taglio netto senza sfridi, ideale per sbarre di potenza.

Cesoia idraulica per sbarre di rame

2. Unità di Punzonatura:

Sistema di punzonatura veloce per fori tondi e asolati su sbarre collettrici.

Punzonatrice automatica per sbarre

3. Unità di Piegatura:

Piegatrice idraulica per angoli precisi, fondamentale per la costruzione di quadri elettrici BT/MT.

Piegatrice idraulica per busbar

Parametri Tecnici Dettagliati:

Funzione	Voce	303U-3-C
Punzonatura	Forza di Punzonatura Max. (KN)	300
	Gamma Diametro Fori (MM)	Ø4.3-Ø25
	Spessore Max. (MM)	12
	Larghezza Max. (MM)	160
Taglio/Cesoiatura	Spessore Max. Taglio (MM)	12
Taglio/Cesoiatura	Larghezza Max. Taglio (MM)	160
Piegatura Verticale	Forza di Piegatura Max. (KN)	300
	Spessore Max. (MM)	12
	Larghezza Max. (MM)	160
Piegatura Orizzontale	Larghezza Max. (MM)	100
Piegatura Orizzontale	Angolo Max. (Gradi)	90°
Dimensioni Esterne	MM	1800 * 1400 * 1480
Potenza	KW	3 * 4kw
Peso	KG	1420kg
Precisione CNC	Precisione Piegatura	±1°
Precisione CNC	Ripetibilità Piegatura	±0.3°

Esempi di Lavorazione:

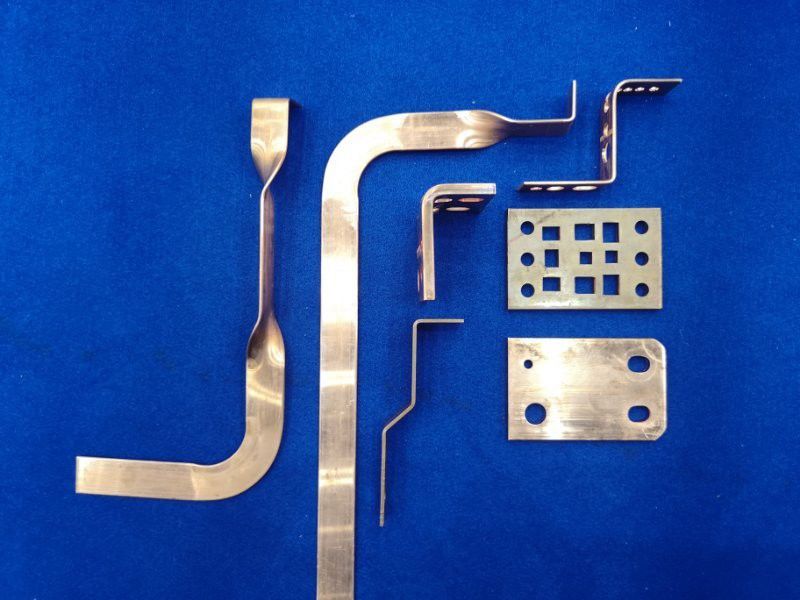

I campioni realizzati con la nostra gamma di macchine per sbarre mostrano la precisione su rame e alluminio:

Campioni lavorazione sbarre di rame

La Nostra Fabbrica:

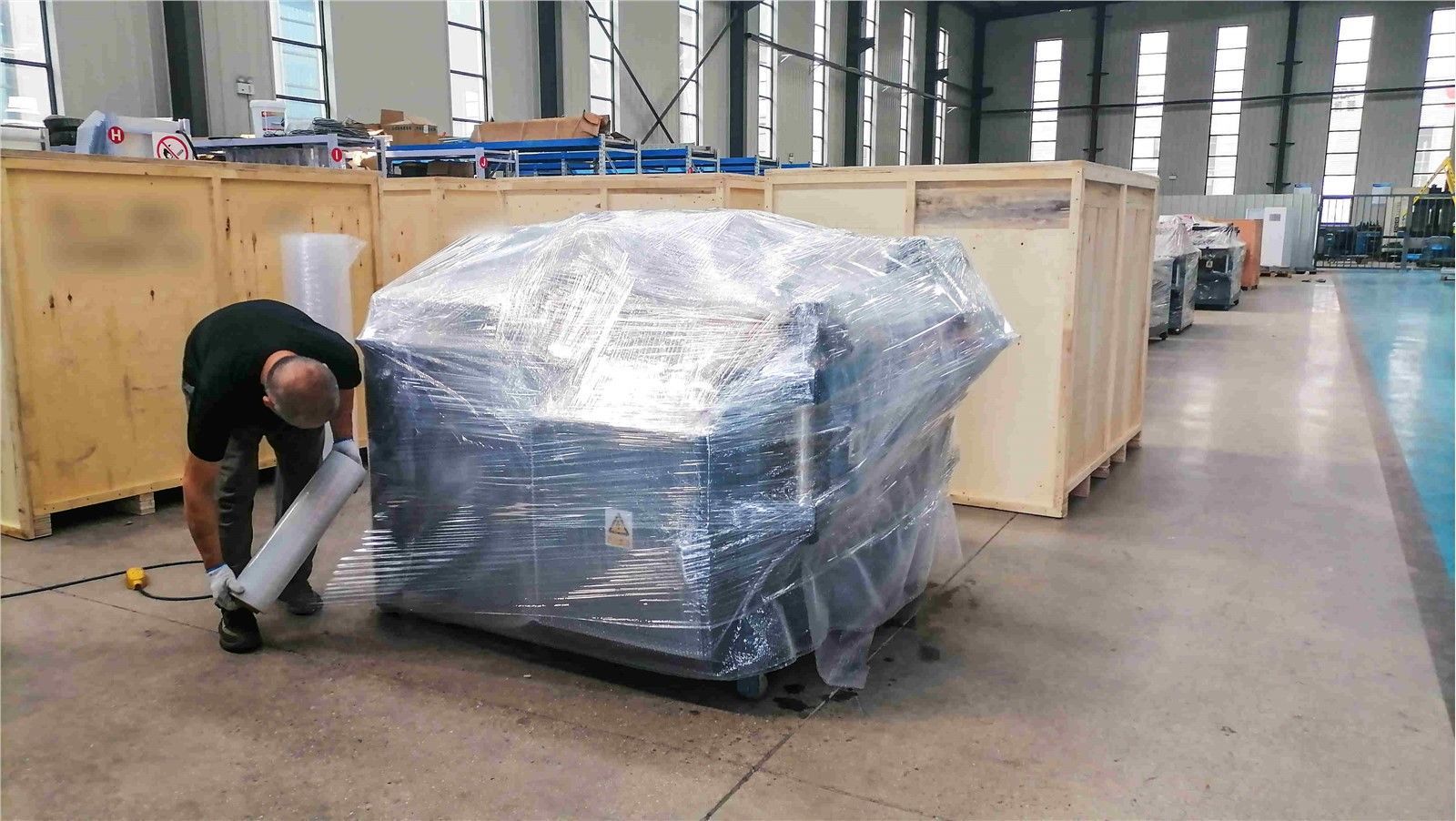

Fabbrica macchine busbar LTMC

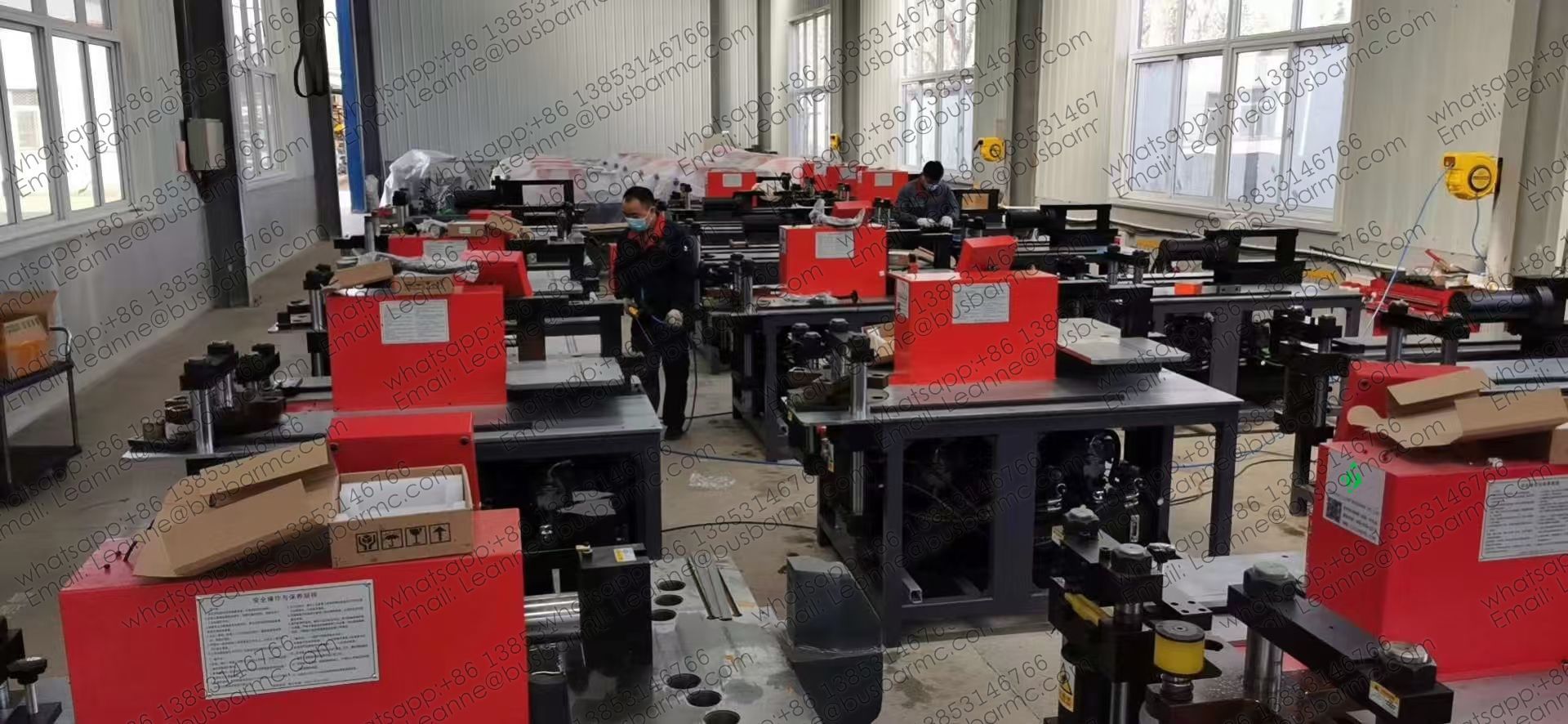

Macchinari CNC per carpenteria elettrica

Video Dimostrativo LT Busbar Machine:

Guarda il funzionamento dell'unità CNC per la piegatura piana, verticale e di tubi:

FAQ – Domande Frequenti: Macchina Combinata 3 in 1 per Sbarre

1. Quali sono i vantaggi principali di questa configurazione 3 in 1?
La macchina integra punzonatura, taglio e piegatura in un'unica stazione. Ogni unità può operare indipendentemente, permettendo a più operatori di lavorare contemporaneamente se necessario, ottimizzando la produzione di quadri elettrici.

2. Qual è la capacità massima di taglio e punzonatura?
La macchina può gestire sbarre con spessore fino a 12mm e larghezza fino a 160mm. La forza di punzonatura e piegatura raggiunge i 300KN, ideale per sbarre di potenza industriale.

3. Che livello di precisione garantisce il sistema di piegatura?
Garantiamo una precisione di piegatura di ±1° e una ripetibilità di ±0.3°, valori fondamentali per l'allineamento perfetto nei sistemi busway.

4. È possibile personalizzare le matrici di punzonatura?
Sì, forniamo una gamma standard da Ø4.3mm a Ø25mm, ma possiamo realizzare stampi personalizzati su disegno per fori quadri o sagomature speciali.

5. Quali industrie utilizzano maggiormente questa attrezzatura?
È ampiamente utilizzata da produttori di trasformatori, quadristi (bassa e media tensione), costruttori di impianti elettrici industriali e officine di carpenteria elettrica.
