Punzonatrice per Sbarre di Rame CNC HQ600-S-8P a 8 Stazioni di Alta Precisione

Descrizione: Ottimizza la tua produzione con la punzonatrice CNC per sbarre di rame HQ600-S-8P. Dotata di 8 stazioni di punzonatura, garantisce velocità e precisione millimetrica per la lavorazione di barre collettrici in rame e alluminio. Ideale per il settore dei quadri elettrici e della distribuzione energetica 4.0. Sistema automatico ad alte prestazioni per ridurre i tempi di ciclo e gli sprechi di materiale. Richiedi subito una consulenza tecnica.

Punzonatrice per Sbarre di Rame CNC HQ600-S-8P | Centro di Punzonatura e Taglio ad Alta Efficienza

La punzonatrice per sbarre CNC LTMC HQ600-S-8P è una macchina ad alte prestazioni progettata per la lavorazione avanzata di sbarre collettrici, integrando le funzioni di punzonatura e taglio in un unico ciclo automatico. Questa punzonatrice e cesoia CNC per sbarre adotta una struttura a montante dritto con una torretta lineare che ospita 8 stampi di punzonatura e 1 di taglio. Questo design garantisce la perfetta concentricità tra matrice superiore e inferiore anche durante utilizzi intensivi a lungo termine. Equipaggiata con sistemi di controllo CNC e software CAD/CAM di ultima generazione, eleva drasticamente la produttività nella fabbricazione di componenti in rame. Contattaci oggi stesso per ricevere il miglior preventivo per macchine industriali per busbar.

Video dimostrativo Macchine per Sbarre LT (LT Busbar Machine):

Galleria Dettagli Prodotto:

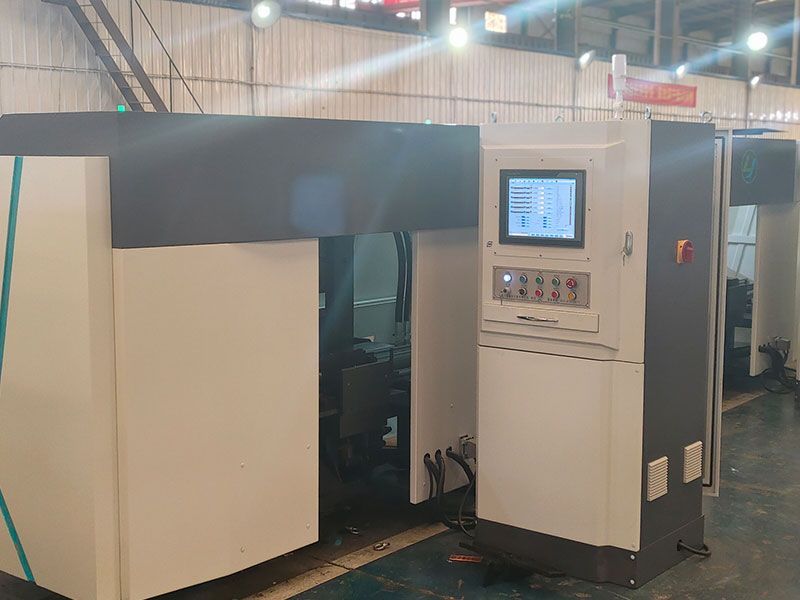

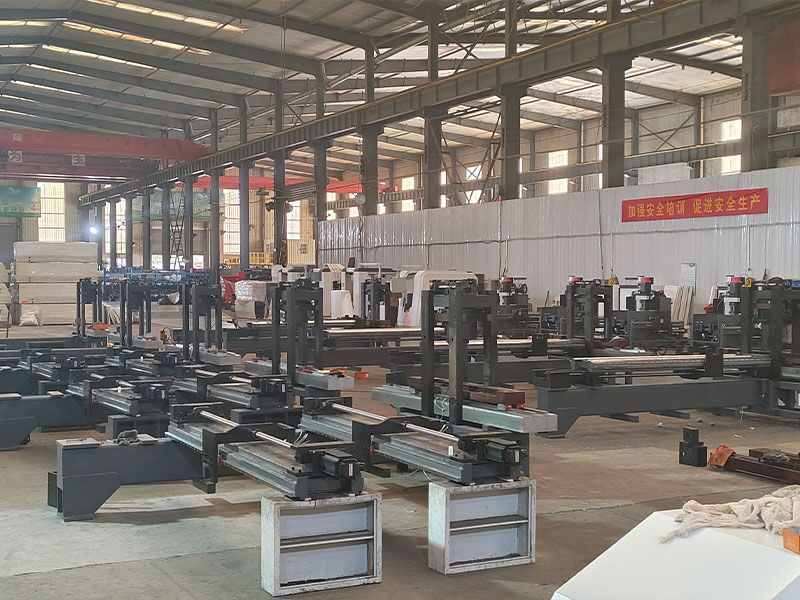

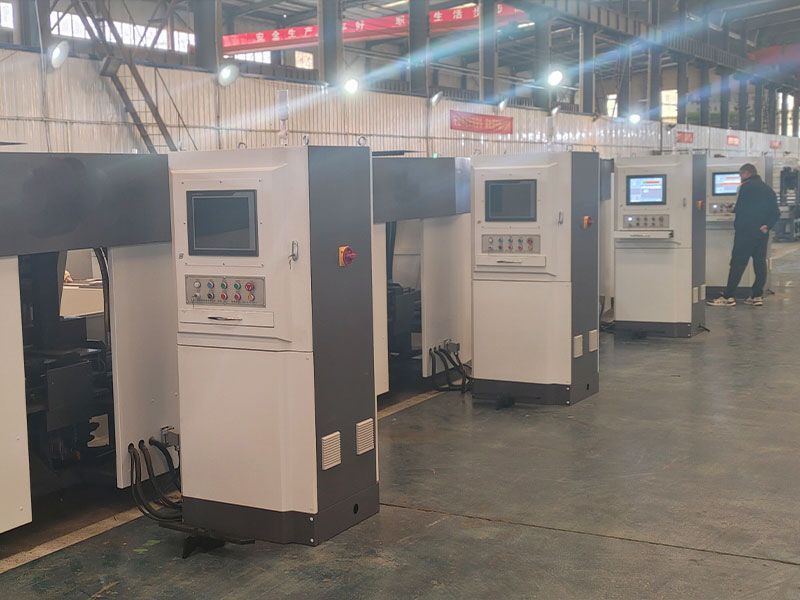

fabbrica punzonatrici cnc per sbarre produzione industriale busbar machine

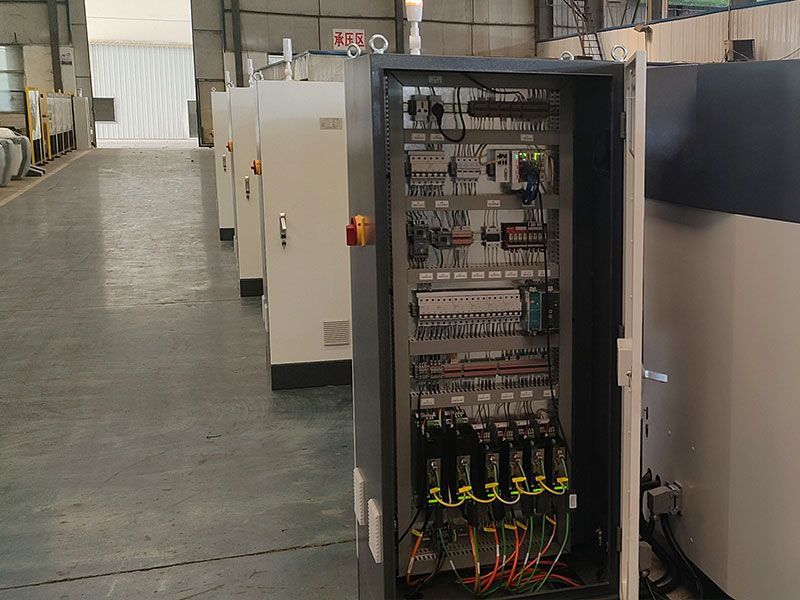

dettagli punzonatrice cnc rame cesoia cnc per sbarre collettrici

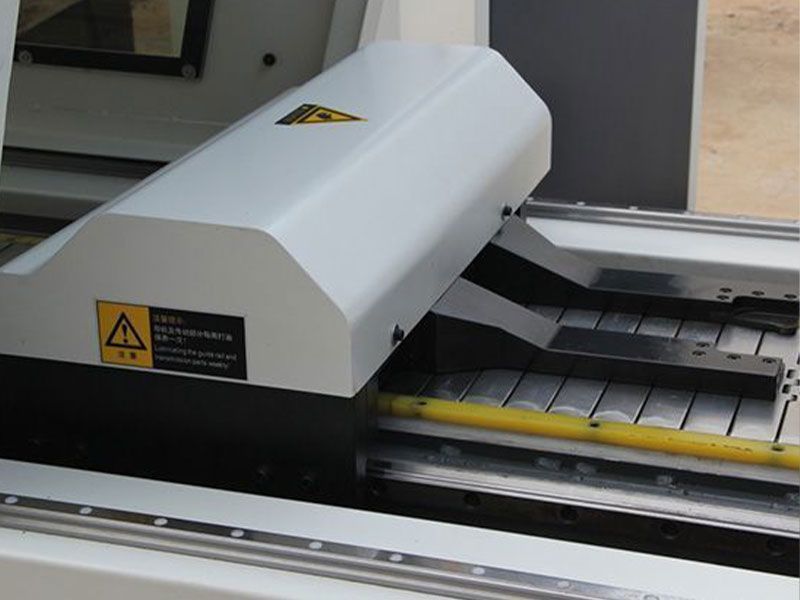

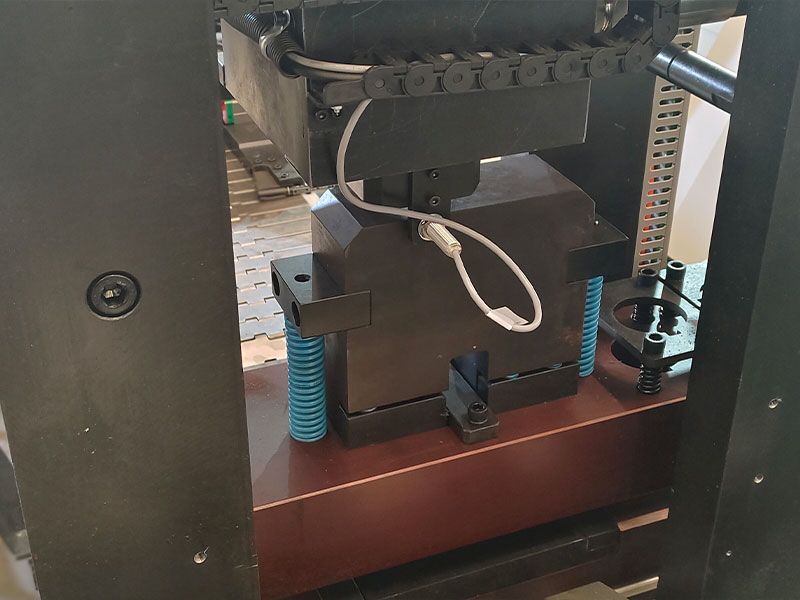

centro di lavoro cnc per rame punzonatura di precisione busbar

macchina lavorazione sbarre 8 stazioni componenti punzonatrice idraulica

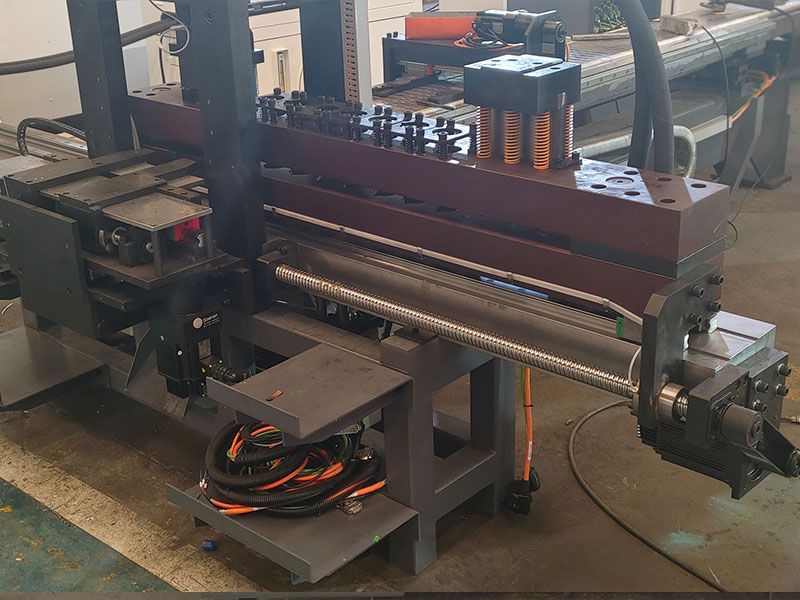

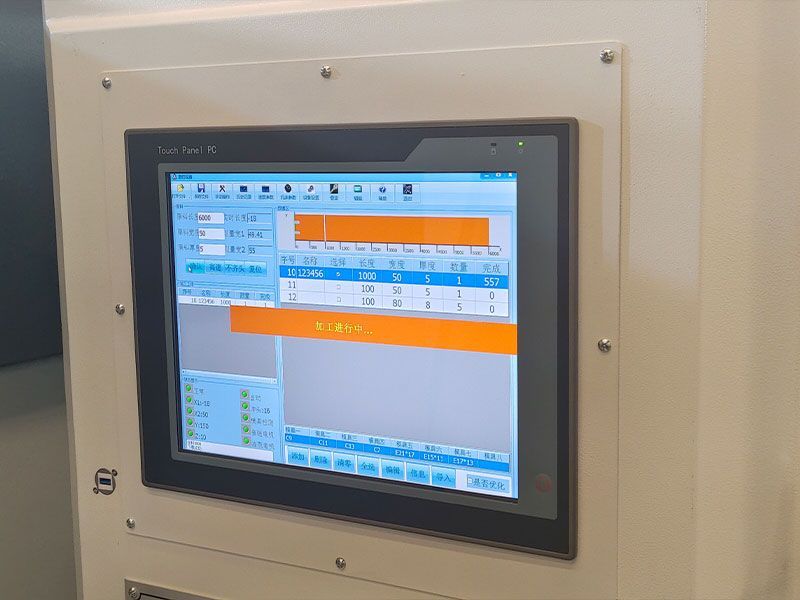

automazione quadristica elettrica punzonatura sbarre alluminio

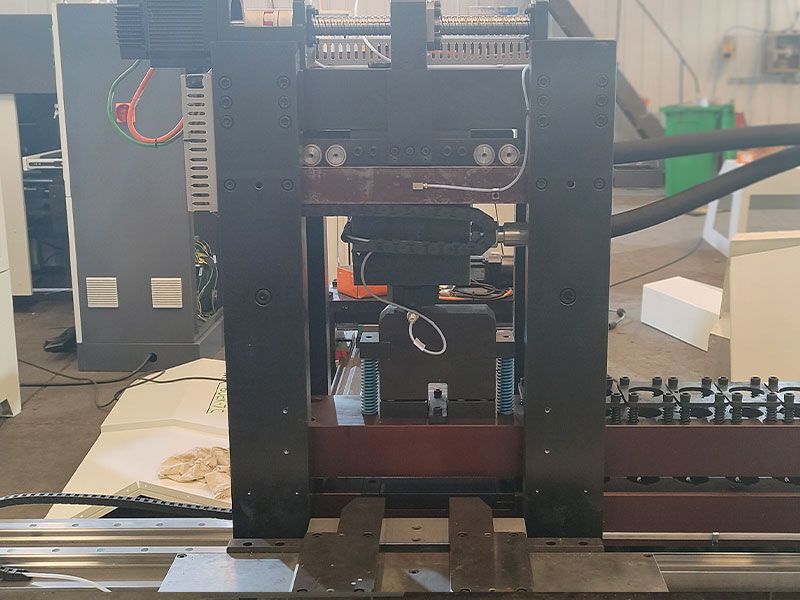

linea di produzione sbarre cnc sistema di bloccaggio servoassistito

marcatura laser sbarre rame macchina laser fibra per busbar

Specifiche Tecniche HQ600-S-8P CNC

Modello	HQ600-S-8P
Forza Massima di Punzonatura	600KN
Dimensioni Stazione di Alimentazione	3000x500mm
Dimensioni Stazione di Scarico	2500x500mm
Dimensione Massima della Barra	6000x200x15mm
Spessore Massimo di Lavorazione	15mm
Larghezza Massima di Lavorazione	200mm
Diametro Massimo di Punzonatura	Ø4.3-Ø55mm
Numero Massimo Matrici di Taglio	1
Numero Massimo Matrici di Punzonatura	8
Matrici di Goffratura (Embossing)	0
Corsa Massima Asse X	2000mm
Errore di Precisione Asse X	0.10/500mm
Corsa Massima Asse Y	960mm
Errore di Precisione Asse Y	0.10/500mm
Corsa Massima Asse Z	310mm
Velocità Max Posizionamento Asse X	75m/min
Corsa Cilindro di Percussione	45mm
Numero di Assi Controllati	6
Dimensioni (LxPxA)	10500x2750x1800mm
Peso Approssimativo	6700kg

Caratteristiche Distintive della Punzonatrice CNC

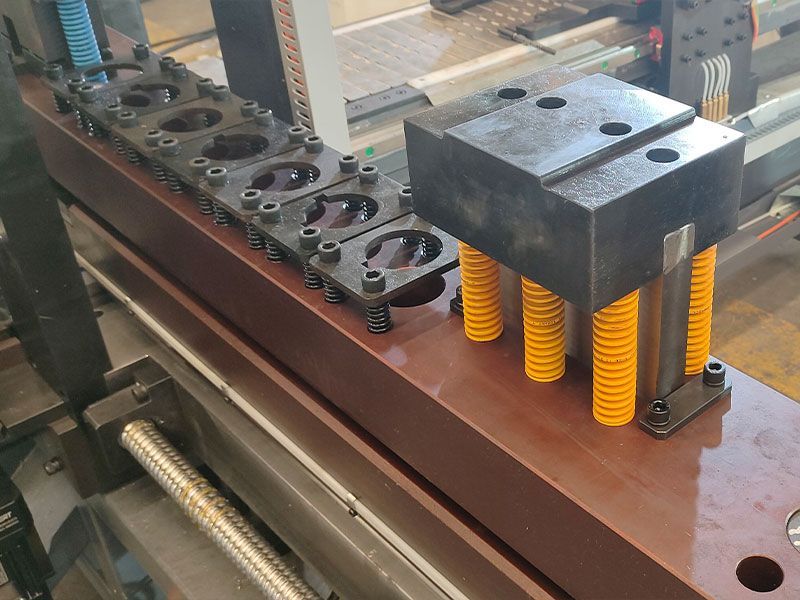

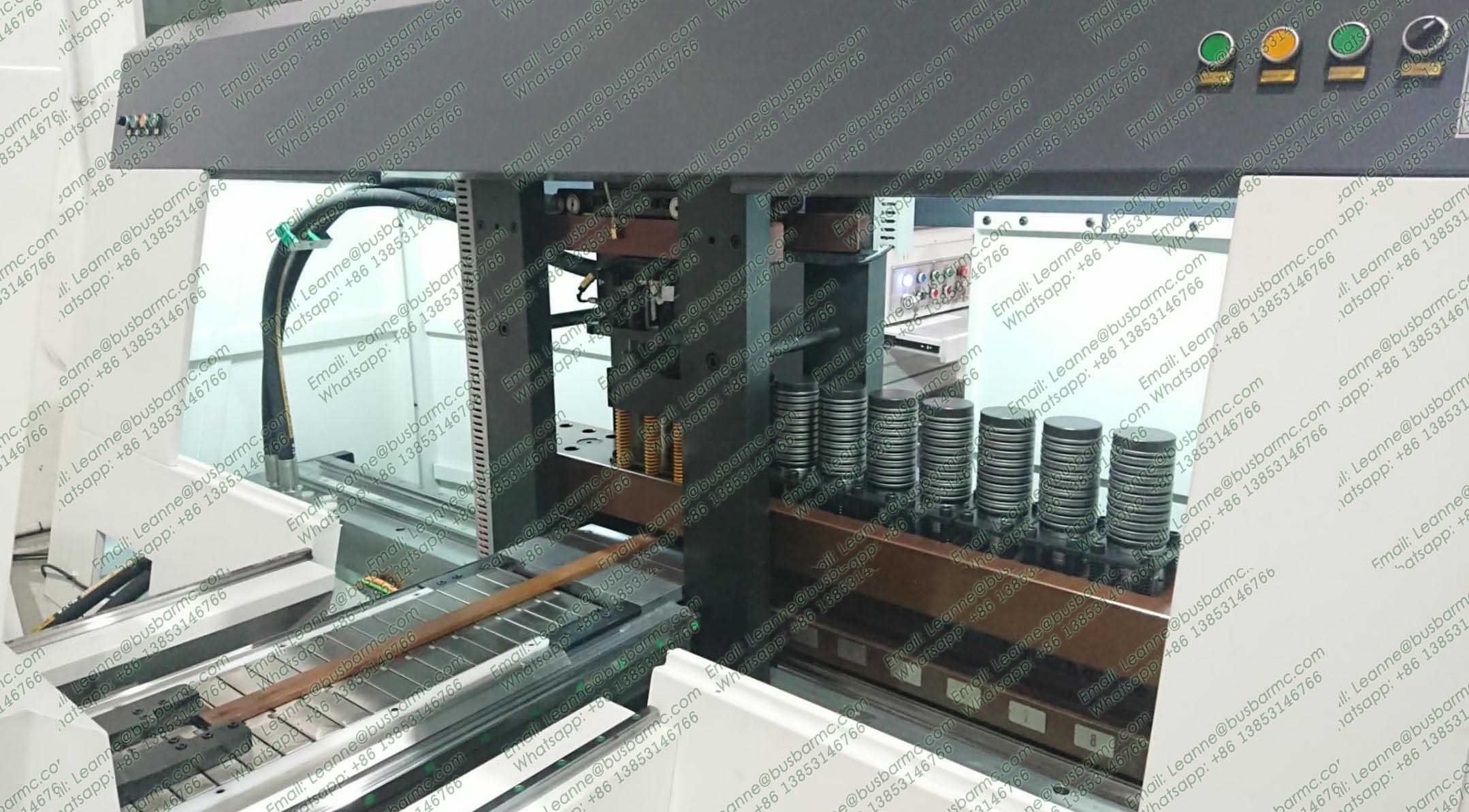

Magazzino stampi in linea a montante dritto (8 punzoni + 1 cesoia)

Il design del magazzino a fila singola, con 8 matrici di punzonatura e 1 di taglio allineate, assicura la perfetta concentricità del lavoro. Oltre a garantire un'elevata efficienza operativa (40m/min), il controllo di precisione raggiunge lo standard di 0.1mm/500mm, essenziale per la carpenteria elettrica di precisione.

magazzino stampi punzonatrice cnc stazioni di punzonatura busbar

Sistema Servo a 6 Assi: Efficienza dell'asse X fino a 75m/min

Il sistema di movimento a 6 assi adotta servomotori e driver di alta gamma per un controllo millimetrico. La pinza servo X1 ha una corsa di 110mm, mentre la pinza X2 copre 2000mm. Ottimizzando i cicli di alimentazione e scarico, la velocità di posizionamento raggiunge i 75m/min (fino a 150m/min a vuoto), rendendo questa macchina una soluzione leader per la fabbricazione di busbar su larga scala.

sistema servo assi punzonatrice precisione assi cnc busbar

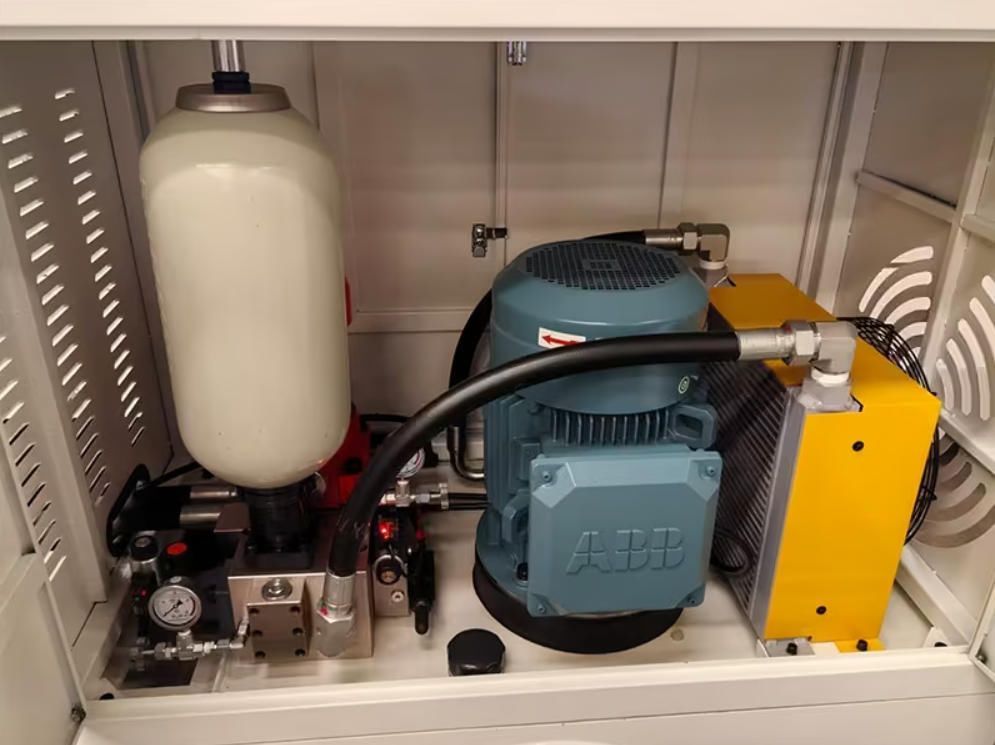

Potenza Idraulica da 600KN con Motore Svizzero ABB

La centralina idraulica è equipaggiata con un motore svizzero ABB che eroga una pressione costante di 600KN. Questa potenza è interamente dedicata all'unità di punzonatura e taglio, garantendo stabilità operativa e una finitura netta senza bave su ogni pezzo lavorato.

motore abb centralina idraulica pressione idraulica punzonatura

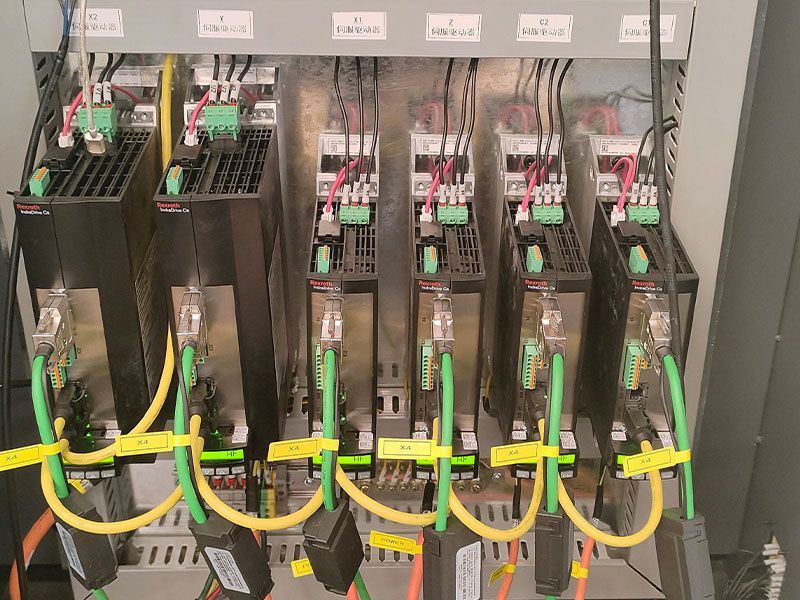

Tecnologia Tedesca: Sistemi Beckhoff e Rexroth

Utilizziamo il sistema di controllo tedesco Beckhoff a ciclo chiuso, superiore ai sistemi a ciclo aperto per precisione, capacità anti-interferenza e adattabilità. La componentistica Bosch Rexroth assicura una stabilità operativa superiore rispetto ai marchi generici, riducendo drasticamente i costi di manutenzione a lungo termine.

controllo beckhoff cnc servomotori rexroth

FAQ – Punzonatrice e Cesoia CNC HQ600-S-8P

1. Quali sono le applicazioni principali della HQ600-S-8P?
È ideale per la punzonatura e il taglio di sbarre in rame e alluminio destinate a quadri elettrici MT/BT, trasformatori e sistemi di distribuzione energetica industriale.

2. Che dimensioni massime di barre può gestire?
La macchina gestisce sbarre fino a 6000 mm di lunghezza, 200 mm di larghezza e 15 mm di spessore.

3. Il sistema è compatibile con file CAD?
Sì, il software integrato permette l'importazione di file DXF/CAD per la programmazione automatica dei fori e dei tagli, minimizzando gli errori manuali.

4. Quante stazioni di lavoro sono disponibili?
La macchina dispone di 8 stazioni di punzonatura e 1 stazione di taglio dedicate, tutte gestite dal sistema CNC.

5. Qual è la precisione di posizionamento?
Garantiamo una precisione di ±0.10 mm su 500 mm, grazie all'elettronica tedesca e ai servomotori di alta qualità.
