Smussatrici CNC per Sbarre di Rame

Macchina idraulica 3 in 1 303U-3-C

Descrizione: Scopri la macchina idraulica manuale 3 in 1 303U-3-C per la lavorazione di barre collettrici in rame e alluminio. Questo strumento versatile permette di tagliare, piegare e punzonare con estrema precisione. Ideale per quadri elettrici e cablaggi industriali, offre robustezza e facilità d'uso in un'unica soluzione compatta. Ottimizza la tua produzione con la tecnologia di lavorazione busbar professionale. Spedizione disponibile in tutta Italia.

Sintesi per l'acquirente

La 303U-3-C è la combinata idraulica manuale 3 in 1 più adatta alle officine con volumi medio-bassi o a chi cerca una macchina di servizio in cantiere. Con 300 kN di forza nominale, tre unità di punzonatura, taglio e piegatura e tre motori da 4 kW, lavora sbarre fino a 12x150 mm con fori da 4,3 a 25 mm di diametro. Rispetto alla versione 303U-3 a motore singolo offre alimentazione indipendente delle tre unità, con peso contenuto di 1320 kg e ingombro di 1720x1220x1220 mm.

Dati di prova e parametri verificati

Condizioni di prova: barra di rame 12x150 mm, ciclo completo punzonatura-taglio-piegatura, alimentazione 3x4 kW, uso intermittente. Valori rilevati: forza nominale 300 kN, diametro fori Ø4,3-Ø25 mm, spessore massimo 12 mm, larghezza massima 150 mm, spessore massimo di taglio 12 mm, larghezza massima di taglio 150 mm, piega orizzontale massima 12x150 mm, piega verticale 10x100 mm, dimensioni 1720x1220x1220 mm, peso totale 1320 kg. Riferimento di confronto: versione 303U-3 monomotore (1x4 kW, 1220 kg) e ciclo manuale in tre stazioni separate (12-18 min per barra).

Descrizione del Prodotto

303U-3-C - Macchina Combinata Idraulica Manuale 3 in 1

macchina per piegare sbarre collettrici

Questa serie di macchine per la lavorazione di barre collettrici è dotata di tre unità operative: punzonatura, cesoiatura/taglio e piegatura. Le tre unità possono essere utilizzate simultaneamente o in sequenza; la corsa di lavoro di ogni unità è facilmente regolabile, riducendo i tempi di fermo e migliorando drasticamente l'efficienza produttiva. La funzione principale è la lavorazione di sbarre in rame e alluminio per quadri elettrici.

La macchina è equipaggiata con tre stazioni di lavoro indipendenti. Tramite pulsanti manuali o pedaliere elettriche, la barra può essere punzonata, tagliata e piegata separatamente. È l'attrezzatura di produzione ideale per il settore elettrico di alta e bassa tensione e per i produttori di cablaggi industriali.

Questo sistema di lavorazione sbarre è un'apparecchiatura ausiliaria progettata con riferimento ai più avanzati standard internazionali, combinata con le reali esigenze di cantiere per migliorare la sicurezza operativa. È particolarmente indicata per i siti di costruzione di armadi elettrici su larga scala e per progetti di trasmissione e distribuzione di energia. Visita la nostra homepage per scoprire l'intera gamma.

Dettagli del Prodotto

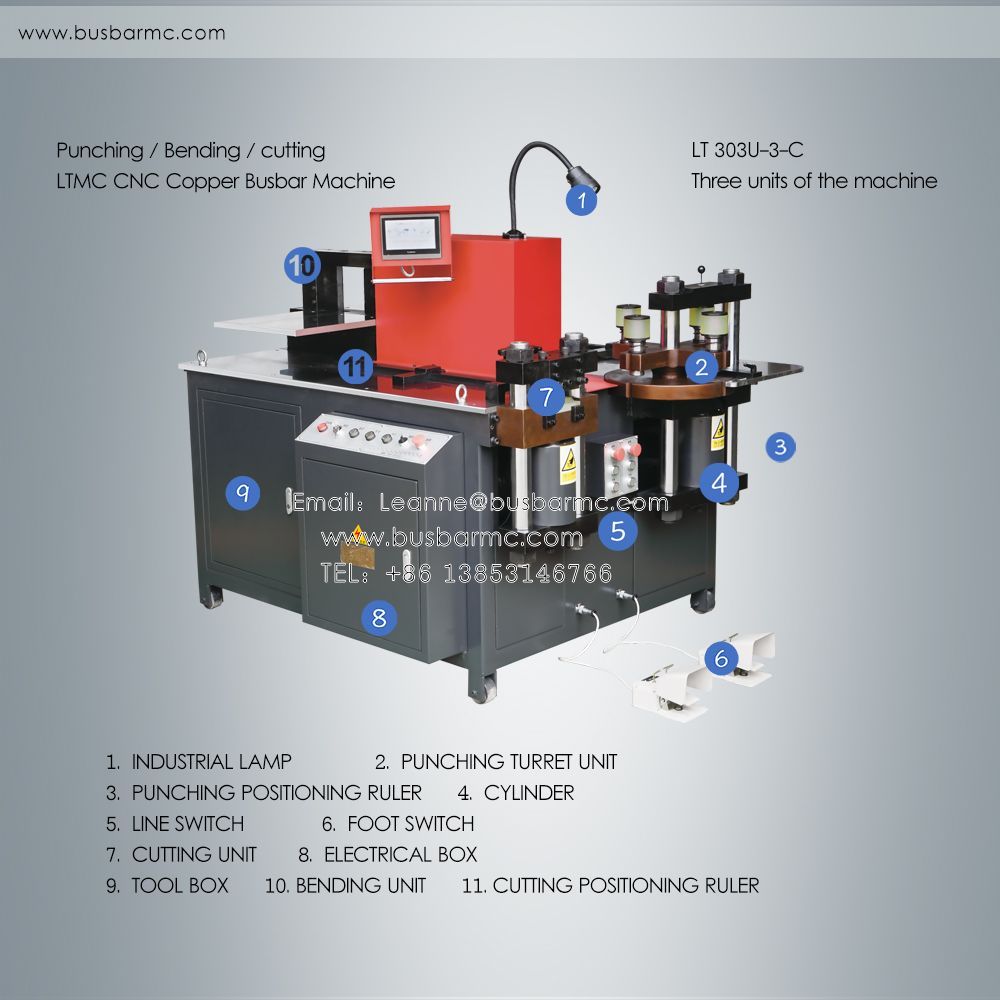

punzonatrice idraulica per sbarre

Campioni di Lavorazione

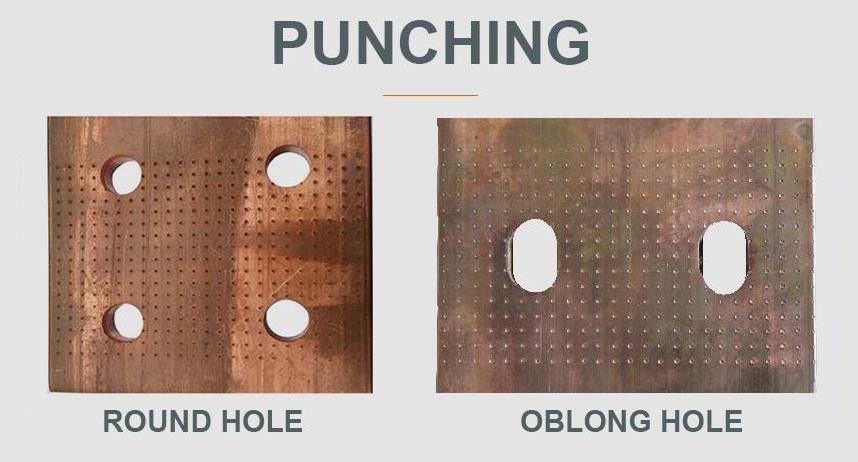

È possibile eseguire punzonature per fori rotondi e asolati (ovali) con estrema precisione.

macchina busbar 3 in 1 cesoiatrice per sbarre collettrici

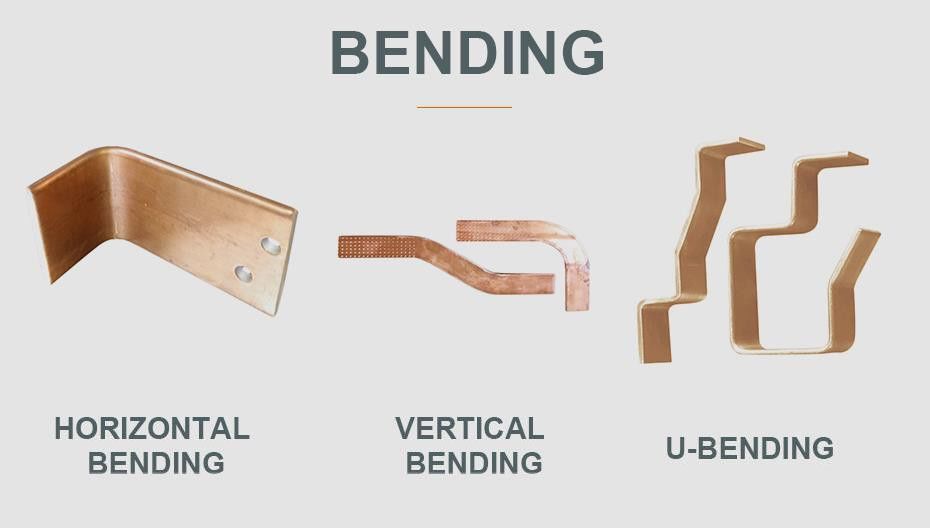

La macchina consente di effettuare piegature orizzontali, piegature verticali e piegature a "U". Inoltre, dispone di funzioni per goffratura, torsione e lavorazione di connettori per cavi. Consulta i nostri prodotti correlati per configurazioni personalizzate.

macchina piegatrice rame cnc macchina cnc per sbarre

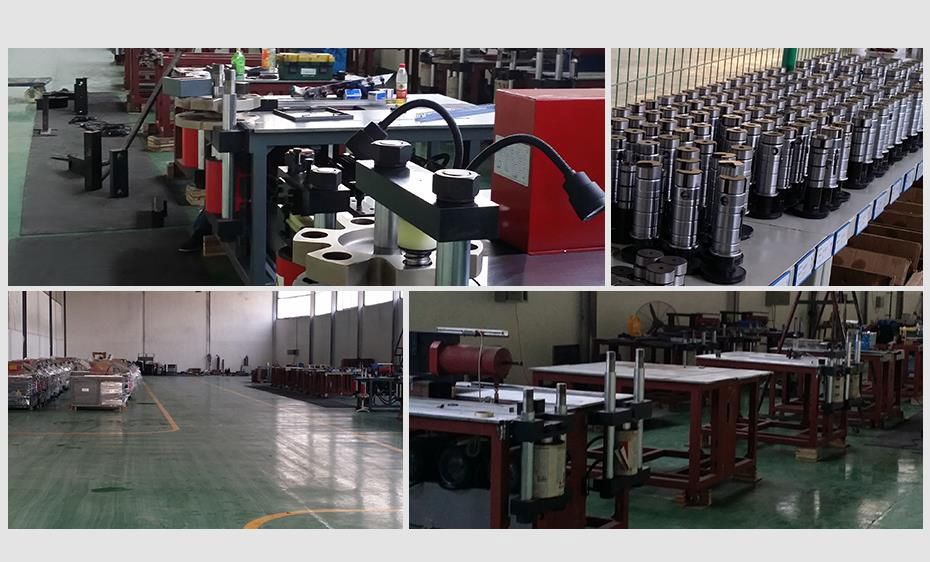

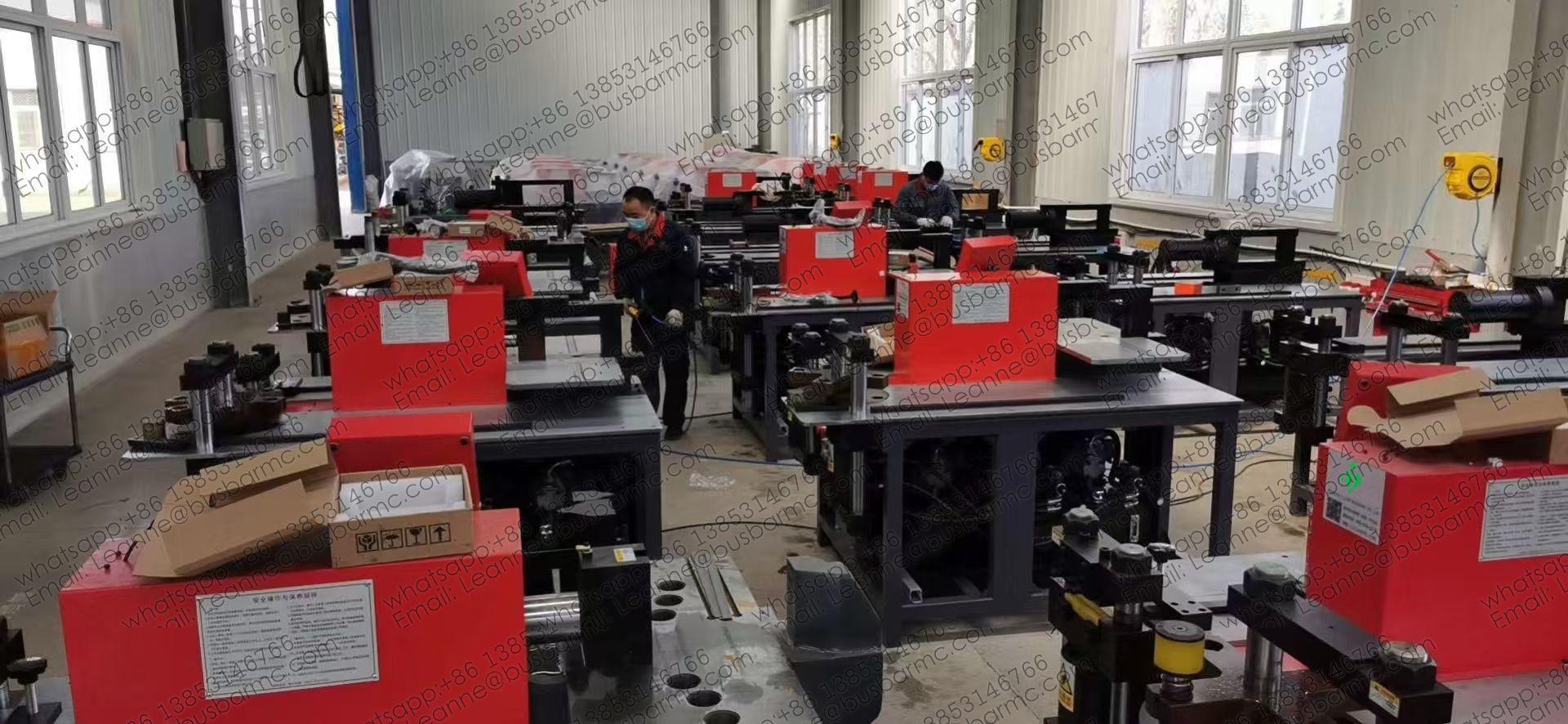

La Nostra Fabbrica

macchina piegatrice rame

fabbrica macchine lavorazione sbarre

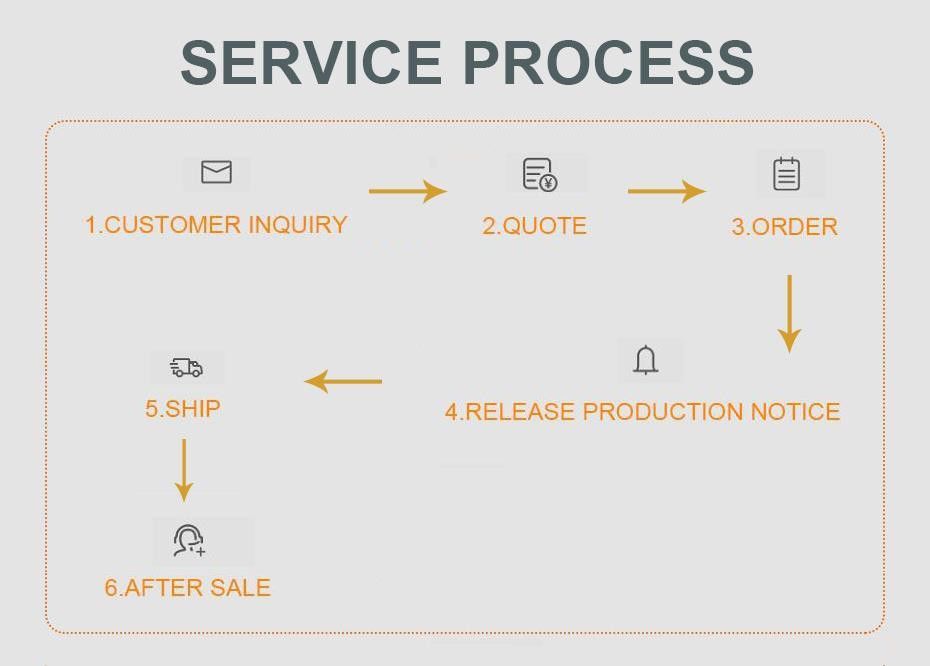

Il Nostro Processo di Assistenza

assistenza tecnica macchine sbarre

I nostri tecnici del servizio post-vendita effettuano visite regolari per ascoltare le vostre preziose opinioni e migliorare continuamente la qualità del prodotto e l'affidabilità delle prestazioni.

Imballaggio e Consegna

Utilizziamo una pellicola plastica impermeabile per l'avvolgimento interno e robuste casse in legno per l'esterno, garantendo la massima protezione durante il trasporto marittimo o terrestre.

Le Nostre Certificazioni

Il sistema di garanzia della qualità ISO9001 è il fondamento dello sviluppo e della crescita della nostra azienda.

Articolo (Specifiche Tecniche)	Modello
	303U-3	303U-3-C
Forza Nominale (kN)	300	300
Range Diametro Punzonatura (mm)	Ø4.3-Ø25	Ø4.3-Ø25
Spessore Massimo (mm)	12	12
Larghezza Massima (mm)	150	150
Spessore Max Taglio (mm)	12	12
Larghezza Max Taglio (mm)	150	150
Largh. Max Piegatura Orizz. (mm)	150	150
Spess. Max Piegatura Orizz. (mm)	12	12
Dimensione Piegatura Verticale (mm)	10×100	10×100
Potenza (kW)	1×4KW	3×4KW
Dimensioni Tavolo (mm)	1650×1050	1650×1050
Dimensioni Esterne (mm)	1720×1220×1220	1720×1220×1220
Dimensione Imballo (mm)	1800×1300×1430	1800×1300×1430
Peso Totale (kg)	1220KG	1320KG

Caratteristiche Principali

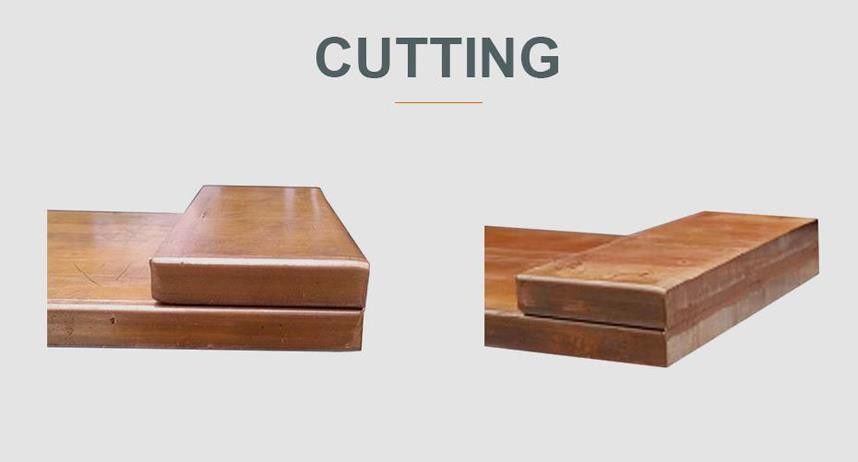

1. L'unità di taglio adotta una modalità di lavorazione verticale, flessibile e comoda da usare. Utilizza il taglio a lama piatta: l'interfaccia di taglio del pezzo risulta piana, senza scarti, bave o deformazioni.

2. L'unità di punzonatura utilizza una torretta a sei stampi con configurazione a dente, che offre un'ottima visibilità operativa. Non è necessario cambiare frequentemente gli stampi, rendendo l'operazione semplice ed efficiente.

3. L'unità di piegatura adotta un sistema di piegatura orizzontale. Sostituendo gli stampi è possibile completare facilmente la piegatura piatta o la piegatura verticale.

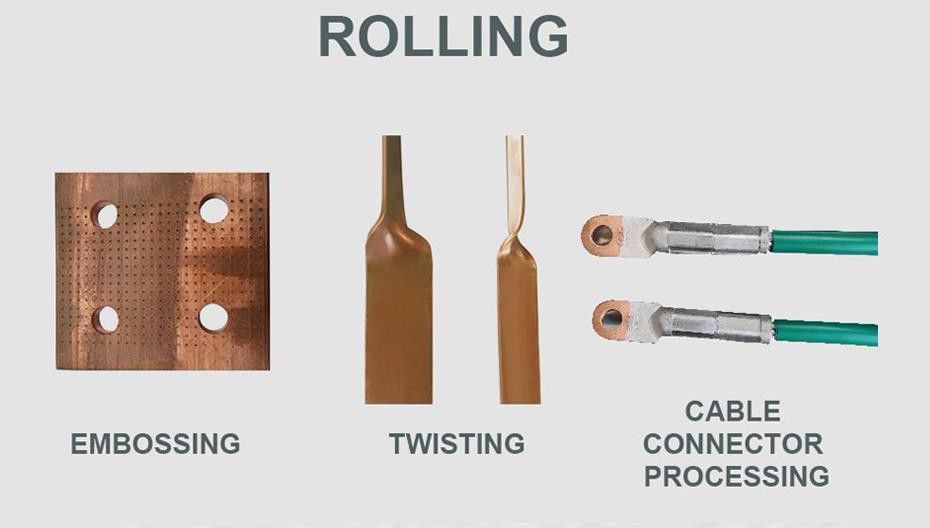

4. È possibile ottenere una varietà di funzioni aggiuntive come goffratura, appiattimento, torsione e crimpatura di terminali per cavi semplicemente cambiando i set di stampi dedicati.

5. La macchina è dotata di quattro ruote piroettanti, che ne facilitano lo spostamento in qualsiasi punto dell'officina o del cantiere.

6. Possono essere installati diversi stampi o utensili speciali in base alle esigenze dell'utente per completare lavorazioni di forme non standard su sbarre di rame e alluminio.

Video dimostrativo della macchina per sbarre LT:

FAQ - Domande Frequenti sulla Macchina 3 in 1 303U-3-C:

1. Qual è l'applicazione principale della macchina 303U-3-C?
La macchina per la lavorazione di barre collettrici 303U-3-C è progettata per punzonare, tagliare e piegare sbarre in rame e alluminio, rendendola ideale per la produzione di quadri elettrici di alta e bassa tensione.

2. Le tre unità operative possono lavorare contemporaneamente?
Sì, le unità di punzonatura, taglio e piegatura possono operare simultaneamente o in sequenza, garantendo una massima flessibilità e un aumento significativo della produttività industriale.

3. Come vengono controllate le funzioni di lavorazione?
La macchina può essere gestita tramite pulsanti manuali o interruttori a pedale, consentendo all'operatore di eseguire le operazioni di precisione in totale sicurezza.

4. Quali sono i vantaggi della torretta di punzonatura?
La torretta a sei posizioni riduce drasticamente i tempi di cambio utensile, migliorando l'allineamento tra stampo superiore e inferiore e prolungando la vita utile degli accessori.

5. La macchina 303U-3-C è adatta all'uso in cantiere?
Assolutamente sì. Grazie alle sue quattro ruote e alla struttura robusta, è perfetta per la costruzione di armadi di controllo e progetti di distribuzione elettrica direttamente sul campo.

6. Che tipo di manutenzione richiede il sistema idraulico?
Si consiglia un controllo periodico del livello dell'olio e la pulizia dei residui di lavorazione. I nostri tecnici offrono consulenza continua per mantenere prestazioni ISO9001.
