Smussatrici CNC per Sbarre di Rame

Fresatrice CNC CNCMN-200A per Sbarre

Descrizione: Ottimizza la finitura delle tue sbarre con la fresatrice CNC LTMC CNCMN-200A. Progettata specificamente per la fresatura e smussatura di sbarre collettrici in rame e alluminio. Garantisce superfici di contatto perfette per quadri elettrici di alta potenza, riducendo la resistenza elettrica. Precisione centesimale, automazione avanzata e facilità d'uso per officine elettromeccaniche e produttori di trasformatori in Europa. Scopri la tecnologia di fresatura busbar LTMC.

Sintesi per l'acquirente

La fresatrice CNC CNCMN-200A è la soluzione dedicata alla smussatura e alla fresatura delle teste delle sbarre di rame, dove la planarità del contatto determina la resistenza del giunto. Con mandrino a 6000 giri/min, 5 assi CNC e precisione di posizionamento di ±0,08 mm, lavora barre da 150 a 6000 mm di lunghezza, da 30 a 200 mm di larghezza e da 4 a 16 mm di spessore. Rispetto alla smussatura manuale riduce la rugosità e garantisce giunzioni ripetibili nei quadri e nei trasformatori.

Dati di prova e parametri verificati

Condizioni di prova: sbarra di rame 10x100 mm, lunghezza 2000 mm, fresatura testa e smusso con fresa Ø10 mm, avanzamento programmato, pressione aria 0,6-0,8 MPa. Valori rilevati: velocità massima mandrino 6000 giri/min, potenza motore mandrino 3,7 kW, corsa asse X 525 mm, asse Y 500 mm e asse Z 130 mm a 15 m/min, precisione di posizionamento ±0,08 mm su X e Y e ±0,05 mm su Z, lunghezza sbarra lavorabile 150-6000 mm, larghezza 30-200 mm, spessore 4-16 mm, potenza totale installata 12 kW, utensili BT40 in 6 misure da 4 a 12 mm. Riferimento di confronto: smussatura manuale con fresa a banco (±0,5 mm, 10-15 min per pezzo) e centro di lavoro generico non dedicato alle sbarre (±0,15 mm).

Centro di Lavoro per Smussatura Sbarre CNC CNCMN-200A

La funzione principale di questo centro di lavorazione ad arco per sbarre collettrici in rame è eseguire la fresatura, la smussatura e la lavorazione dei bordi (arco) sulle estremità di sbarre in rame e alluminio. Il sistema è ottimizzato per spessori da 4-16mm e larghezze da 30-200mm, garantendo una superficie di contatto perfetta per quadri elettrici di potenza.

Caratteristiche Principali:

▲ Struttura meccanica a portale (Gantry), design essenziale, massima stabilità operativa e rigidità strutturale superiore.

▲ Magazzino utensili in linea a sei stazioni, cambio utensile automatico con mandrini BT40.

▲ Sistema di controllo CNC a 5 assi con display LCD da 10.4″ per programmazione intuitiva.

▲ Velocità massima del mandrino: 6000 r/min, potenza motore principale: 3.7 KW.

▲ Capacità di lavorazione sbarre: lunghezza 150-6000mm, larghezza 30-200mm, spessore 4-16mm.

Specifiche Tecniche (Parametri di Produzione)
No.	Parametri Tecnici	Unità	Valore	No.	Parametri Tecnici	Unità	Valore
1	Velocità massima mandrino	r/min	6000	2	Potenza motore principale	KW	3.7
3	Corsa massima asse X	mm	525	4	Velocità massima asse X	m/min	15
5	Precisione posizionamento X	mm	±0.08	6	Corsa massima asse Y	mm	500
7	Velocità massima asse Y	m/min	15	8	Precisione posizionamento Y	mm	±0.08
9	Corsa massima asse Z	mm	130	10	Precisione posizionamento Z	mm	±0.05
11	Lunghezza sbarra lavorabile	mm	150-6000	12	Larghezza sbarra lavorabile	mm	30-200
13	Spessore sbarra lavorabile	mm	4-16	14	Dimensioni macchina	mm	2260×1580×2100

Galleria Prodotto - Macchine Professionali LTMC

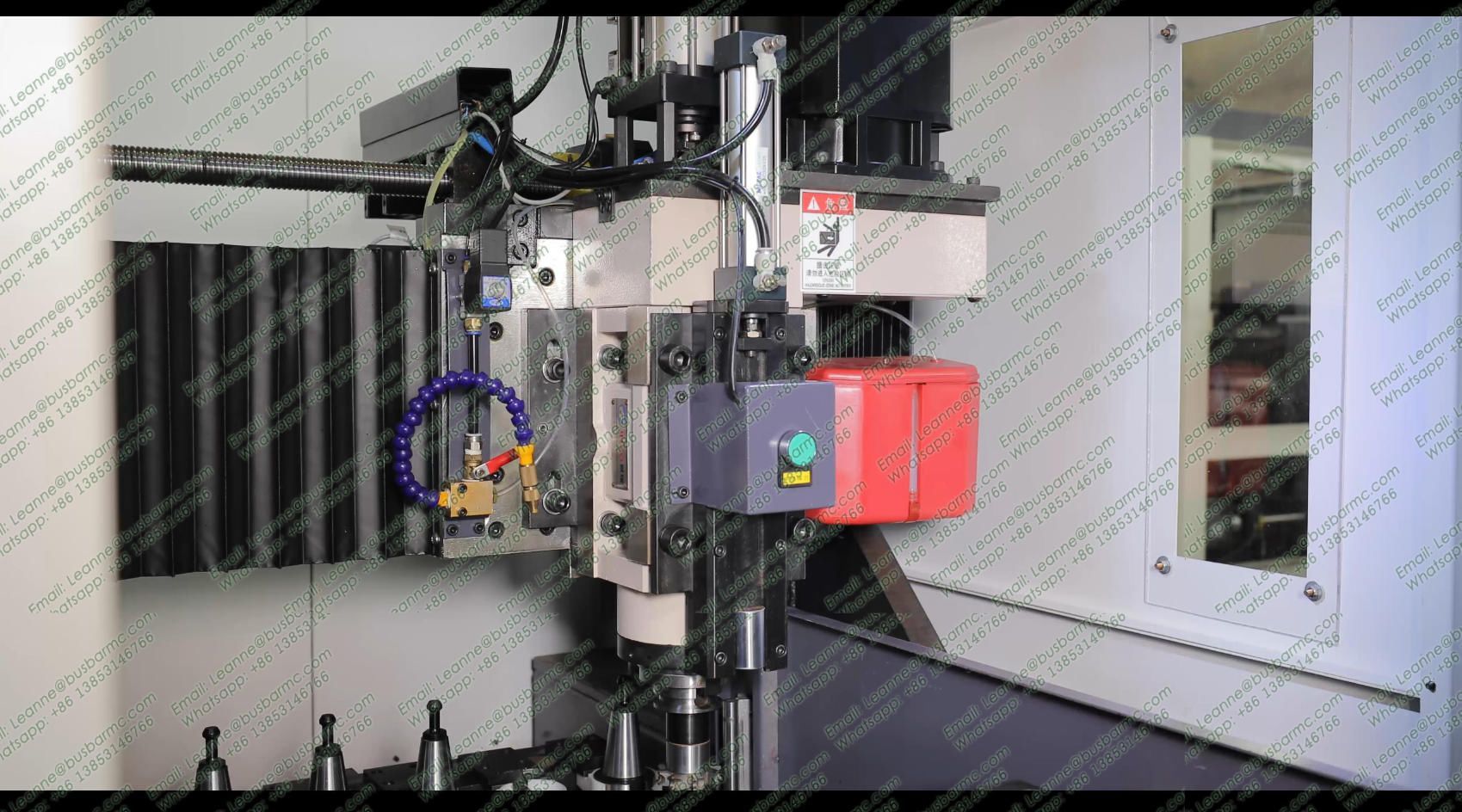

Macchina CNC per Smussatura Sbarre

Fresatrice ad Arco CNC per Sbarre Collettrici

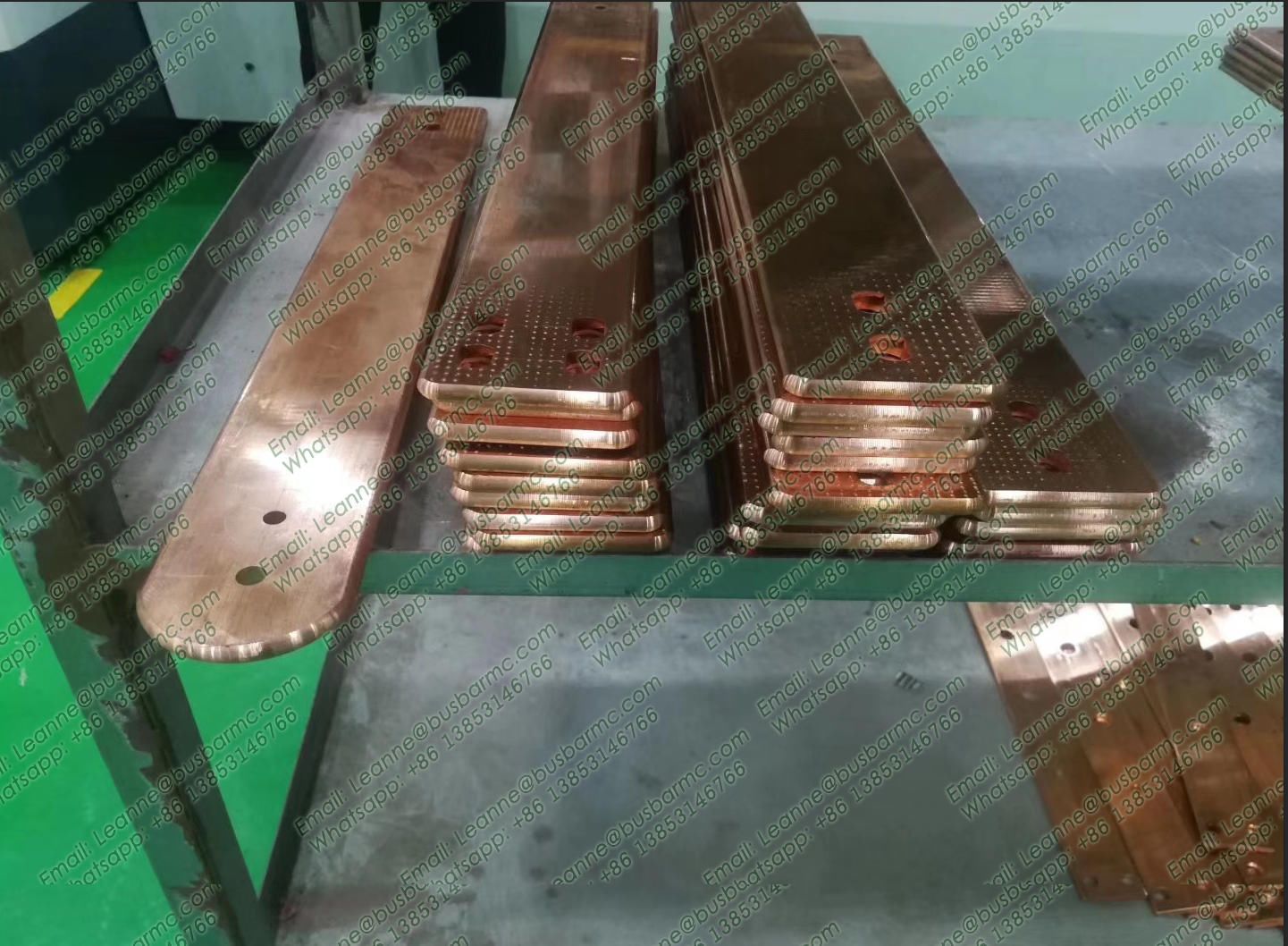

Smussatrice per Bordi Sbarre in Rame

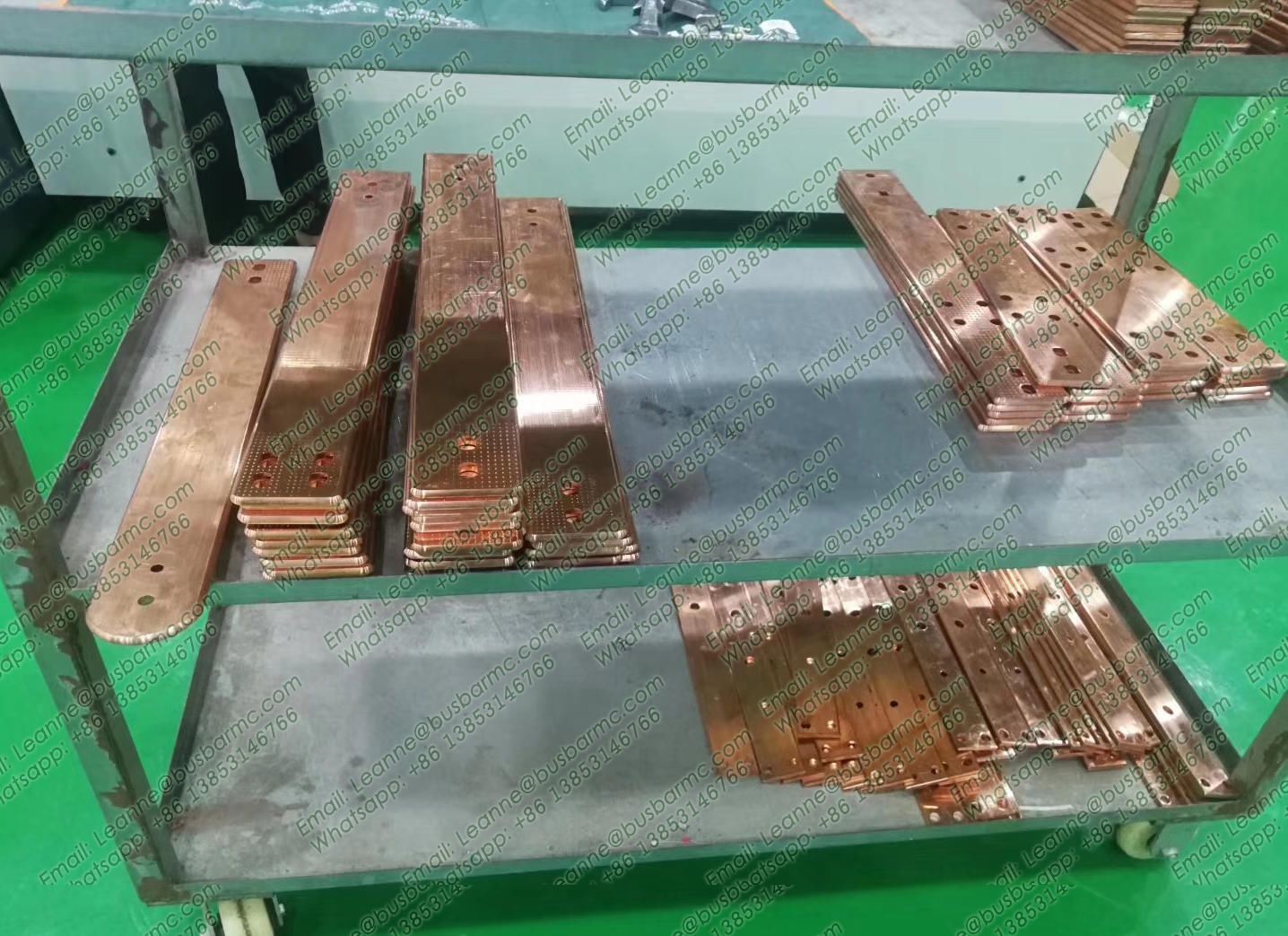

Macchina per Lavorazione Sbarre in Rame e Alluminio

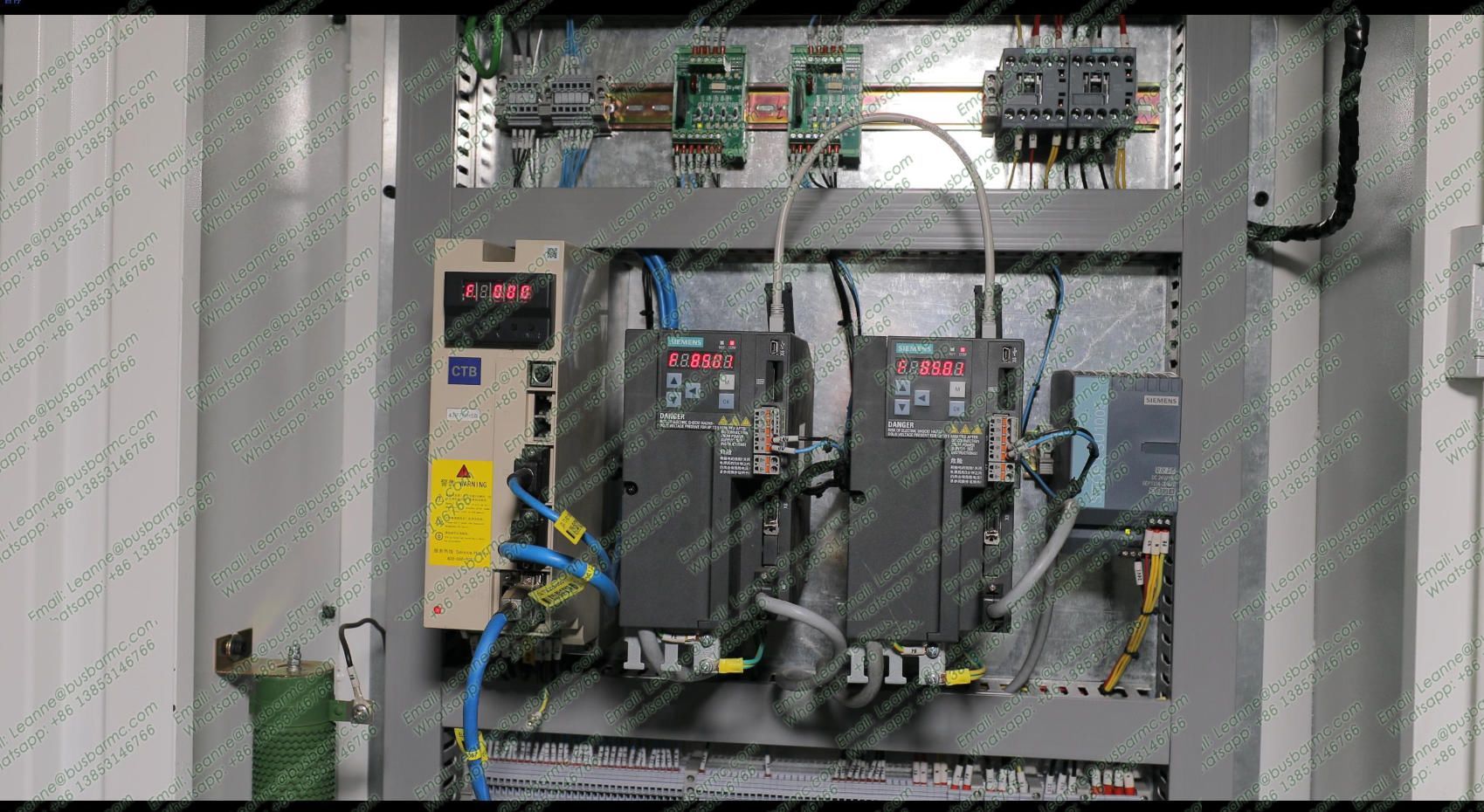

Specifiche del Sistema di Controllo CNC
No.	Parametri Tecnici	Unità	Valore	No.	Parametri Tecnici	Unità	Valore
1	Numero di assi CNC	PZ	5	2	Potenza servomotore asse X	KW	2
3	Potenza servomotore asse Y	KW	2	4	Potenza servomotore asse Z	KW	1
5	Pressione sorgente d'aria	MPa	0.6-0.8	6	Potenza motore pompa idraulica	KW	2
7	Potenza totale installata	KW	12

Macchina CNC per il Taglio dello Smusso su Sbarre in Rame

Smussatrice Professionale per Busbar

Elenco Utensili e Accessori in Dotazione
No.	Articolo	Quantità	Descrizione
1.	Frese di lavorazione	6 set	Misure: 4mm, 5mm, 6mm, 8mm, 10mm, 12mm
2.	Dispositivo portautensili	1 set	Sistema BT40
3.	Cacciaviti di precisione	2 set	2 grandi, 2 piccoli
4.	Sensore di prossimità induttivo	1 pz	Ricambio originale
5.	Chiave a doppia testa	1 set	Per manutenzione

Video Dimostrativo: Smussatura sbarre rame ad alta precisione

Domande Frequenti (FAQ)

Q1: Qual è l'applicazione principale della CNCMN-200A nel settore elettrico?

È progettata per la smussatura CNC sbarre, la fresatura ad arco e la stondatura dei bordi su conduttori in rame e alluminio, essenziale per prevenire l'effetto corona e facilitare il montaggio in quadri di bassa e media tensione.

Q2: Che tipo di stabilità offre la struttura a portale?

La macchina adotta una struttura "Gantry" completamente saldata in piastre d'acciaio scatolate, che garantisce un'elevata rigidità strutturale e riduce le vibrazioni durante la fresatura di sbarre con spessore fino a 16mm.

Q3: Quanti utensili può gestire il sistema automatico?

Dispone di un magazzino in linea con 6 stazioni che supporta il cambio automatico dell'utensile, permettendo di passare rapidamente tra diverse lavorazioni senza l'intervento manuale dell'operatore.

Q4: Quali sono i limiti dimensionali per la lavorazione dei componenti?

Il sistema può processare componenti con una lunghezza da 150mm fino a 6000mm, una larghezza da 30mm a 200mm e uno spessore tra 4mm e 16mm, coprendo la maggior parte delle esigenze nella produzione di trasformatori e sistemi blindosbarra.
